Thiêu kết nồi hơi nhiệt thải trên ống khói chính

Thiêu kết nồi hơi nhiệt thải trên ống khói chính

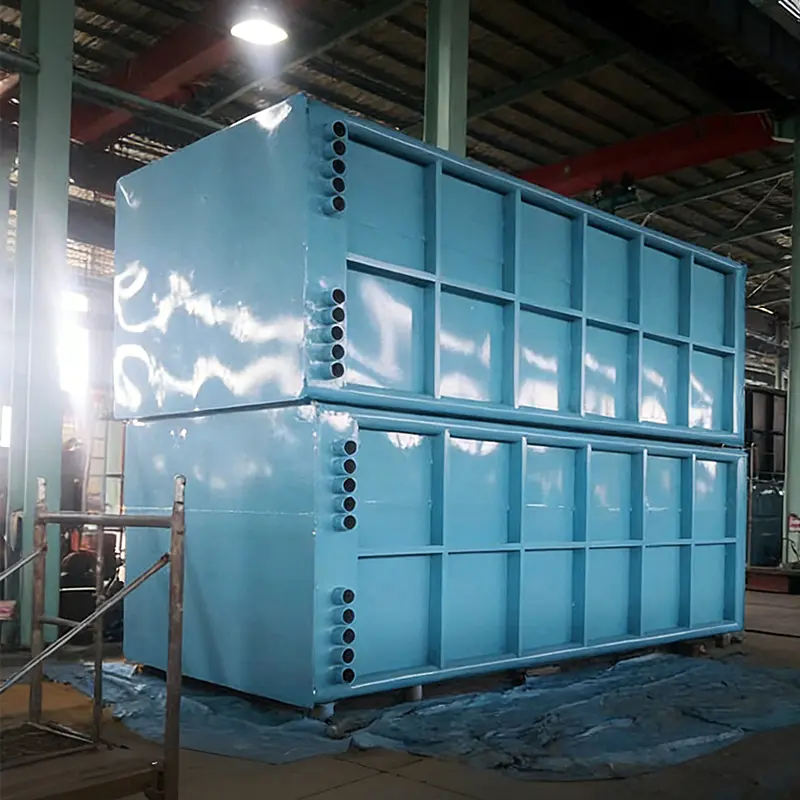

Nồi hơi nhiệt thải thiêu kết trên ống khói chính là một thiết bị tiết kiệm năng lượng được lắp đặt trong ống khói chính ở đầu đuôi của máy thiêu kết để thu hồi nhiệt thải (300-450oC) của khí thải nhiệt độ cao được tạo ra trong quá trình thiêu kết và chuyển nó thành hơi nước.

Liên hệ với chúng tôi
  • Tính năng
  • Tin nhắn
Tính năng

Thành phần cấu trúc
thiết bị bay hơi: Bộ phận trao đổi nhiệt lõi (ống vây/ống dẫn nhiệt), hấp thụ nhiệt từ khí thải.
Trống hơi: Tách và lưu trữ hơi nước và nước, kiểm soát mực nước và áp suất.
Hệ thống đường ống: Kết nối trống hơi và thiết bị bay hơi, bao gồm ống hơi và nước, van, v.v.
Phụ kiện: Van an toàn, đồng hồ đo mực nước, nhiệt kế, đồng hồ đo áp suất, v.v.
Ưu điểm ứng dụng
1, Phục hồi năng lượng: Chuyển đổi nhiệt thải thành năng lượng sử dụng được, giảm tiêu hao năng lượng trong quá trình thiêu kết (khoảng 10% tổng năng lượng tiêu thụ trong nhà máy thép).
2, Lợi ích kinh tế: Hơi nước tạo ra có thể được sử dụng để điều khiển quạt hút thiêu kết chính (tiết kiệm điện). Hơi nước dư thừa có thể được sử dụng để phát điện hoặc các quy trình sản xuất khác.
3, Lợi ích về môi trường: Giảm nhiệt độ khí thải, giảm tải cho các thiết bị bảo vệ môi trường tiếp theo và giảm lượng khí thải carbon.



Ứng dụng cốt lõi của nồi hơi nhiệt thải thiêu kết trong ống khói chính của máy thiêu kết là thu hồi nhiệt thải khí thải ở nhiệt độ cao. Nó chủ yếu được sử dụng trong các lĩnh vực sau:
Phục hồi năng lượng: Chuyển đổi nhiệt thải 300-500°C từ khí thải trong ống khói chính của máy thiêu kết thành hơi để phát điện hoặc sử dụng hơi trong quá trình, trực tiếp giảm tiêu thụ năng lượng trong quá trình thiêu kết.
Công nghiệp sắt thép: Đây là ứng dụng điển hình trong quá trình thiêu kết của các doanh nghiệp gang thép tích hợp. Nó bổ sung hiệu quả việc thu hồi nhiệt thải truyền thống từ bộ làm mát hình khuyên, cải thiện hiệu suất nhiệt tổng thể của toàn bộ quá trình thiêu kết.
Phương pháp tiếp cận kỹ thuật: Có hai lựa chọn chính:
Loại tích hợp: Thiết bị được lắp đặt bên trong ống khói, cần ít đầu tư và không gian nhưng việc bảo trì lại bất tiện.
Loại bên ngoài: Hệ thống này độc lập và đáng tin cậy, dễ bảo trì nhưng cần nhiều đầu tư và không gian hơn.





Sản phẩm liên quan
Giới thiệu
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China sintering machine whb manufacturer and sintering waste heat boiler supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Giấy chứng nhận danh dự
  • Chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp
  • Chứng nhận hệ thống quản lý môi trường
  • Chứng nhận hệ thống quản lý chất lượng
  • Chứng nhận
  • Giấy chứng nhận ủy quyền
  • Giấy phép sản xuất thiết bị đặc biệt Cộng hòa Nhân dân Trung Hoa
  • Giấy phép sản xuất thiết bị đặc biệt Cộng hòa Nhân dân Trung Hoa
  • Chứng nhận
  • Chứng nhận
Tin tức
Kiến thức ngành

1. Nồi hơi nhiệt thải thiêu kết là gì

A Nồi hơi nhiệt thải thiêu kết là một chuyên gia nồi hơi thu hồi nhiệt thải được thiết kế để thu năng lượng nhiệt từ khí thải nóng được tạo ra trong quá trình thiêu kết quặng sắt trong các nhà máy thép. Trong một máy thiêu kết thông thường, lớp thiêu kết tạo ra khí thải ở tốc độ 300°C đến 450°C , trong khi bộ làm mát thiêu kết (xả thiêu kết nóng) giải phóng không khí ở tốc độ 350°C đến 550°C . A thiêu kết WHB thu hồi cả hai nguồn nhiệt để tạo ra hơi quá nhiệt để phát điện hoặc sử dụng trong quy trình. Theo Báo cáo hiệu quả năng lượng ngành luyện kim Trung Quốc năm 2023 , quá trình thiêu kết chiếm khoảng 10-15% tổng mức tiêu thụ năng lượng của nhà máy thép và việc thu hồi nhiệt thải có thể thu hồi 35-50% năng lượng nhiệt sẵn có . Đối với một máy thiêu kết có diện tích 360 m2, điều này có nghĩa là sản xuất hơi nước đạt 60-90 tấn/giờ, tạo ra 8-12 MW điện. Năng lượng được thu hồi làm giảm đáng kể lượng khí thải carbon và chi phí vận hành của nhà máy.

Hình 1: Tiềm năng nhiệt thải trên mỗi vùng thiêu kết (GJ trên mỗi tấn thiêu kết)
Khí thải sợi 0.28 Bộ làm mát thiêu kết (giai đoạn 1) 0.45 Bộ làm mát thiêu kết (giai đoạn 2) 0.35 Tổng số có thể thu hồi (WHB) 1.08

Biểu đồ thanh ngang cho thấy tiềm năng nhiệt thải từ các vùng thiêu kết khác nhau trên mỗi tấn thiêu kết được sản xuất. Giai đoạn đầu tiên của bộ làm mát thiêu kết cung cấp nhiệt thu hồi cao nhất ở mức 0,45 GJ/t, tiếp theo là giai đoạn thứ hai ở mức 0,35 GJ/t và khí thải sợi ở mức 0,28 GJ/t. Một thiết kế hợp lý Nồi hơi nhiệt thải thiêu kết hệ thống có thể thu hồi tới 1,08 GJ trên mỗi tấn thiêu kết, tương đương với khoảng 45% tổng lượng nhiệt thải có sẵn . Đối với một nhà máy thép sản xuất 4 triệu tấn thiêu kết mỗi năm, việc thu hồi này mang lại khoảng 4,32 triệu GJ nhiệt năng, tương đương 147.000 tấn than quy đổi. Điều này trực tiếp làm giảm lượng khí thải CO₂ khoảng 390.000 tấn mỗi năm. các Máy thiêu kết WHB do đó đóng một vai trò quan trọng trong sản xuất thép xanh.

Với tư cách là chuyên gia Lò hơi đốt nhiệt thải thiêu kết của Trung Quốc và Máy thiêu kết Nhà sản xuất WHB , Công ty TNHH Thiết bị hóa chất Shineng Giang Tô thiết kế và cung cấp hệ thống thu hồi nhiệt thải hoàn chỉnh cho các nhà máy thép. của họ Nhà máy thép WHB các giải pháp kết hợp bộ trao đổi nhiệt ống có vây, hệ thống loại bỏ bụi và thiết kế chống ăn mòn cho khí thải thiêu kết có hàm lượng lưu huỳnh cao.

2. Nồi hơi nhiệt thải thiêu kết hoạt động như thế nào?

A Nồi hơi thu hồi nhiệt thải thiêu kết thường bao gồm hai phần thu hồi nhiệt độc lập: một phần dành cho bộ làm mát thiêu kết (không khí nóng từ quá trình xả thiêu kết) và một phần dành cho khí thải của máy thiêu kết. Khí nóng ở nhiệt độ 350–550°C đi vào lò hơi và chảy qua các bó ống có vây, truyền nhiệt thành nước/hơi nước. Hệ thống này bao gồm bộ tiết kiệm, thiết bị bay hơi, bộ quá nhiệt và trống hơi. Thiết kế tuần hoàn cưỡng bức hoặc tuần hoàn tự nhiên được lựa chọn dựa trên yêu cầu về nhiệt độ và áp suất của khí. các Máy làm mát thiêu kết WHB thường sử dụng một mạch riêng để tránh nhiễm chéo với khí sợi.

Giang Tô Shineng Nồi hơi nhiệt thải luyện kim thiết kế kết hợp các ống vây tự làm sạch và hệ thống thổi bồ hóng xung để xử lý tải lượng bụi cao (lên tới 15 g/Nm³). của họ Hệ thống thu hồi nhiệt thải thiêu kết đã được lắp đặt thành công tại nhiều nhà máy thiêu kết có diện tích 300-500 m2 trên khắp châu Á, đạt hơn 95% khả năng sẵn sàng hoạt động.

3. Ưu điểm về hiệu suất và so sánh công nghệ

A Nồi hơi nhiệt thải thiêu kết mang lại nhiều lợi ích: giảm mức tiêu thụ nhiên liệu, giảm lượng khí thải CO₂ và cải thiện lợi nhuận của nhà máy. Bảng dưới đây so sánh các chỉ số hoạt động chính của một nhà máy thép trước và sau khi lắp đặt WHB trên dây chuyền thiêu kết rộng 450 m2.

Bảng: Cải thiện hiệu suất với nồi hơi nhiệt thải thiêu kết (trường hợp máy thiêu kết 450 m2)
tham số Trước WHB Sau khi cài đặt WHB Thay đổi
Tiêu thụ năng lượng thiêu kết (GJ/t) 2.45 1.89 -22,9%
Phát điện (kWh/t thiêu kết) 0 22.5 22,5 kWh/t
Giảm CO₂ (tấn/năm) đường cơ sở 185.000 tương đương với 40k ô tô
Nhiệt độ khí thải sau thu bụi (°C) ~210 145 -65°C
Hình 2: Công suất phát điện theo khu vực máy thiêu kết
Tiềm năng phát điện (MW) 3.2 180 mét vuông 7.5 360 mét vuông 10.8 450 mét vuông 15.2 600 mét vuông

Biểu đồ cột thể hiện công suất phát điện tiềm năng từ việc thu hồi nhiệt thải thiêu kết dựa trên diện tích máy. Một dây chuyền thiêu kết rộng 180 m2 có thể tạo ra khoảng 3,2 MW điện, trong khi một nhà máy lớn 600 m2 có thể sản xuất tới 15,2 MW. Cứ 100 m2 diện tích thiêu kết có thể thu hồi được khoảng 2,4-2,7 MW điện sử dụng hiện đại thiêu kết WHB hệ thống. Điều này có nghĩa là sản lượng điện hàng năm từ 25.000 đến 120.000 MWh tùy thuộc vào quy mô nhà máy, đáp ứng 20-35% mức tiêu thụ điện của chính nhà máy thiêu kết. Năng lượng thu hồi làm giảm chi phí điện mua và giảm cường độ carbon tổng thể trong sản xuất thép. Hơn nữa, Thu hồi nhiệt thải nhà máy thép các hệ thống thường đủ điều kiện nhận tín dụng carbon theo khuôn khổ giảm phát thải quốc tế, mang lại lợi nhuận tài chính bổ sung.

Hình 3: Radar hiệu suất - Thiết kế WHB thiêu kết tiêu chuẩn và nâng cao
Hiệu suất thu hồi nhiệt Khả năng chống bám bụi Chống ăn mòn Dễ dàng bảo trì Ổn định sốc nhiệt

Biểu đồ radar so sánh thiết kế WHB thiêu kết thông thường với giải pháp tiên tiến của Jiangsu Shineng. Thiết kế thông thường đạt điểm khoảng 65-70 trong các lĩnh vực chính như hiệu suất thu hồi nhiệt và khả năng chống bám bụi. của Shineng Nồi hơi nhiệt thải thiêu kết đạt được điểm số trên 90 trên tất cả các chỉ số, với khả năng chống bám bụi ở mức 93 nhờ khoảng cách giữa các cánh tản nhiệt được tối ưu hóa và hệ thống thổi bồ hóng xung tự động. Thiết kế tiên tiến cải thiện hiệu suất thu hồi nhiệt thêm 18-22 điểm phần trăm so với các thiết bị thông thường, trực tiếp tạo ra lượng hơi nhiều hơn 25-30% cho cùng một lưu lượng khí thải. Ngoài ra, việc sử dụng ống vây hàn bằng niken (được phát triển nội bộ) mang lại khả năng chống ăn mòn vượt trội ngay cả khi thiêu kết quặng có hàm lượng lưu huỳnh cao. Như một Máy thiêu kết WHB Manufacturer với gần hai thập kỷ kinh nghiệm, Jiangsu Shineng mang đến những sản phẩm tùy chỉnh Nồi hơi nhiệt thải luyện kim Supplier giải pháp tối đa hóa lợi tức đầu tư cho các nhà sản xuất thép.

4. Câu hỏi thường gặp (Q&A)

  1. Câu hỏi 1: Thời gian hoàn vốn điển hình của nồi hơi đốt nhiệt thải trong nhà máy thép là bao nhiêu? Dựa trên nhiều dự án ở Trung Quốc và Đông Nam Á, thời gian hoàn vốn cho một dự án Hệ thống thu hồi nhiệt thải thiêu kết dao động từ 1,5 đến 3 năm, tùy thuộc vào giá điện địa phương và giờ hoạt động. Đối với một máy thiêu kết rộng 360 m2 sản xuất công suất 8 MW, khoản tiết kiệm hàng năm có thể vượt quá 3 triệu USD và chi phí vốn được thu hồi trong vòng 24 tháng.
  2. Câu hỏi 2: WHB thiêu kết có thể xử lý hàm lượng bụi cao trong khí thải thiêu kết mà không cần vệ sinh thường xuyên không? Đúng. hiện đại Máy làm mát thiêu kết WHB thiết kế kết hợp các ống vây có điện trở thấp với bước rộng (12-20 mm) và hệ thống thổi bồ hóng xung trực tuyến. Các thiết bị của Jiangsu Shineng hoạt động với lượng bụi lên tới 18 g/Nm³ với khoảng thời gian làm sạch là 6-8 giờ, đạt hiệu suất duy trì nhiệt 96% trong chiến dịch kéo dài 6 tháng. Đối với tình trạng bám bẩn nặng, rửa bằng nước ngoại tuyến trong quá trình bảo trì định kỳ sẽ khôi phục toàn bộ công suất.
  3. Câu hỏi 3: Thông số hơi nào thường đạt được trong nồi hơi đốt nhiệt thải? Hầu hết Nhà sản xuất WHB công nghiệp thiết kế thiêu kết tạo ra hơi nước quá nhiệt ở 3,8-5,3 MPa và 400-450°C. Các hệ thống lớn hơn (500 mét vuông trở lên) có thể đạt được 9,8 MPa, 540°C để phát điện hiệu quả cao. Sự lựa chọn phụ thuộc vào nhiệt độ khí vào (nhiệt độ cao hơn cho phép áp suất cao hơn) và các yêu cầu về tuabin hạ lưu. Jiangsu Shineng cung cấp cả thiết kế áp suất trung bình và áp suất cao như một WHB thiêu kết tùy chỉnh nhà cung cấp.
  4. Câu hỏi 4: WHB thiêu kết so sánh với nồi hơi thông thường về mặt hiệu quả như thế nào? A Nồi hơi nhiệt thải thiêu kết hoạt động bằng nhiệt thải "miễn phí" và thường đạt hiệu suất thu hồi nhiệt 78-84% từ dòng khí thải, trong khi nồi hơi đốt nhiên liệu thông thường có hiệu suất 88-92% nhưng tiêu thụ nhiên liệu. Mức tiết kiệm năng lượng sơ cấp thực sự là đáng kể: cứ 1 MW điện từ WHB sẽ tránh được 2,5-3,0 MW nhiên liệu đầu vào trong một lò hơi riêng biệt. Điều này làm cho Nồi hơi thu hồi nhiệt thải cho nhà máy thép một trong những công nghệ khử cacbon hiệu quả nhất hiện có.

Giới thiệu công ty: Công ty TNHH Thiết bị hóa chất Jiangsu Shineng là một Nhà sản xuất thiết bị thu hồi khí thải Trung Quốc và công ty hệ thống thu hồi nhiệt thải , Công ty TNHH Thiết bị Hóa chất Jiangsu Shineng, được thành lập năm 2005, chuyên về R&D và sản xuất hệ thống thu hồi nhiệt thải khí thải và thiết bị hóa học, sở hữu năng lực nội bộ toàn diện, từ phát triển ống dẫn nhiệt và hàn niken cho đến chế tạo bình chịu áp lực. Sản phẩm của chúng tôi được sử dụng rộng rãi trong các ngành công nghiệp hóa chất than, luyện kim, sản xuất điện và amoniac tổng hợp và đã được xuất khẩu sang thị trường nước ngoài. Với tư cách là người dẫn đầu Nồi hơi nhiệt thải thiêu kết Supplier và Máy thiêu kết Nhà sản xuất WHB , Shineng cung cấp đầy đủ WHB tiết kiệm năng lượng cho ngành thép giải pháp, từ thiết kế và chế tạo đến vận hành và hỗ trợ sau bán hàng.

Tài liệu tham khảo: Lộ trình công nghệ sắt thép của IEA (2022) ; Báo cáo hiệu quả năng lượng ngành luyện kim Trung Quốc năm 2023 ; GB/T 32960-2016 Thông số kỹ thuật thu hồi nhiệt thải của máy thiêu kết ; và ASME PTC 4.4-2021 Mã kiểm tra hiệu suất nồi hơi thu hồi nhiệt thải .
