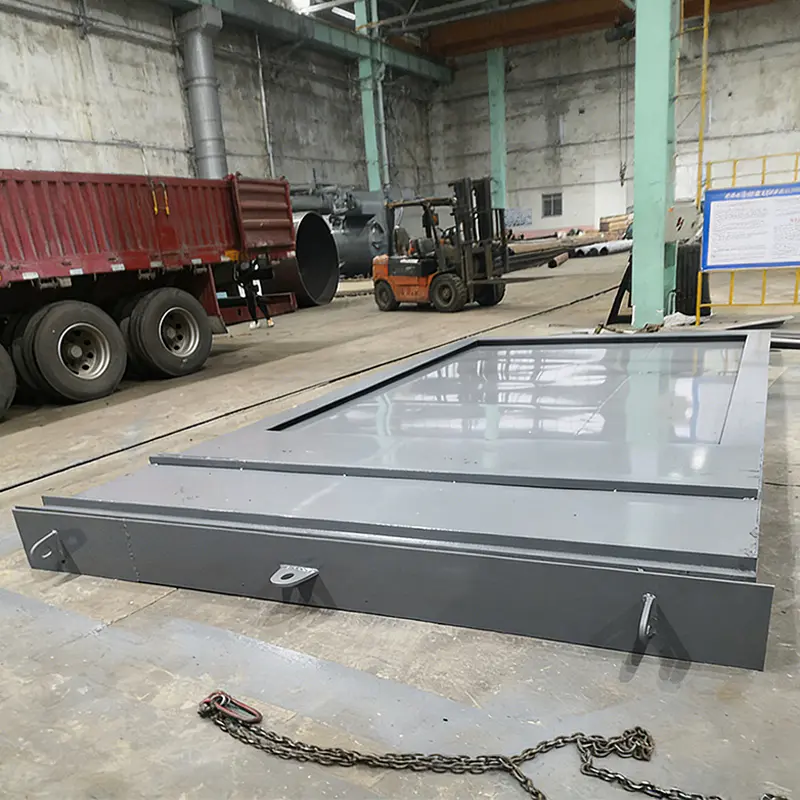

Van cổng tác động nhanh ba liên kết với nhau cho ống khói lò than cốc được thiết kế đặc biệt để vận hành an toàn và hiệu quả các hệ thống khí thải lò than cốc. Với phản hồi ở mức mili giây và kiểm soát liên kết nhiều lớp, nó giải quyết các điểm yếu của ngành là đóng mở van chậm và dễ bị vận hành sai, đảm bảo quy trình sản xuất luyện cốc ổn định và có thể kiểm soát được.
Một vũng nước dưới vỏ nồi hơi công nghiệp hiếm khi chỉ là vấn đề về hệ thống ống nước. Trên nồi hơi nhiệt thải khí thải lò luyện cốc công suất 60 tấn/h, nước xuất hiện dọc theo đường nối vỏ thường chỉ ra một trong ba nguyên nhân: mối hàn giữa ống với tấm ống không thành công, ống tiết kiệm mỏn...
Read MoreRò rỉ van an toàn nồi hơi: Câu trả lời ngắn gọn trước chi tiết Nếu van giảm áp an toàn nồi hơi bị rò rỉ, hãy coi đó là một khiếm khuyết trên ranh giới áp suất chứ không phải là một mối phiền toái trong công việc vệ sinh. Van là rào cản cơ học cuối cùng đứng giữa trống điều áp và sự kiện ...
Read MoreTại sao nồi hơi PRV bị rò rỉ: Kết luận đầu tiên Vào lúc ba giờ sáng, một vũng nước ấm trải khắp sàn dưới chiếc nồi hơi đang chạy hoàn hảo ngày hôm trước. Phản ứng tự nhiên là cho rằng van đã bị hỏng và yêu cầu thay thế. Phản ứng đó thường sai. Rò rỉ PRV của nồi hơi là một triệu chứng của...
Read MoreVan cổng tác động nhanh là gì và nó hoạt động như thế nào? A van cổng tác dụng nhanh là một thiết bị kiểm soát quá trình và an toàn công nghiệp được thiết kế để mở hoặc đóng một đoạn dòng chảy trong vòng một phần nghìn giây. Không giống như các van cổng tiêu chuẩn yêu cầu nhiều vòng quay, van cổng nhanh sử dụng các bộ truyền động khí nén, thủy lực hoặc điện kết hợp với cơ cấu liên kết lệch tâm để đạt được hành trình hoàn toàn trong vòng chưa đầy một giây. Cấu hình cao cấp nhất là van cổng ba liên kết với nhau , tích hợp liên kết cơ học, khóa liên động điện và phản hồi PLC để vận hành không an toàn. Đối với các ứng dụng ống khói lò than cốc, Van cổng tác dụng nhanh Trung Quốc từ Công ty TNHH Thiết bị hóa chất Shineng Giang Tô cung cấp thời gian mở và đóng cửa theo đúng quy định 1 giây , vượt xa phản ứng van thông thường từ 3-5 giây. Là nhà sản xuất thiết bị thu hồi khí thải và công ty hệ thống thu hồi nhiệt thải của Trung Quốc, Jiangsu Shineng Hóa chất Equipment Co., Ltd, được thành lập năm 2005, công ty này chuyên về R&D và sản xuất hệ thống thu hồi nhiệt thải khí thải và thiết bị hóa học, sở hữu năng lực nội bộ toàn diện, từ phát triển ống dẫn nhiệt và hàn hàn dựa trên niken đến chế tạo bình chịu áp lực. Sản phẩm của chúng tôi được sử dụng rộng rãi trong các ngành công nghiệp hóa chất than, luyện kim, sản xuất điện và amoniac tổng hợp và đã được xuất khẩu sang thị trường nước ngoài. Với tư cách là người tận tâm nhà sản xuất van cổng tác dụng nhanh , Giang Tô Shineng đã phát triển van cổng tác động nhanh ba liên kết với nhau cho ống khói lò than cốc đặc biệt cho nhiệt độ cao (800-1200°C) và môi trường luyện kim khắc nghiệt.
Ngành công nghiệp lò luyện cốc toàn cầu báo cáo rằng lỗi ứng phó khẩn cấp chiếm 32% số vụ ngừng hoạt động ngoài kế hoạch. Mức mili giây van cổng công nghiệp giảm rủi ro tiếp xúc với hệ số 5 so với van truyền thống. Bài viết này giải thích các nguyên tắc làm việc, dữ liệu hiệu suất và lợi thế công nghiệp của van cổng tác dụng nhanh .
các van cổng tác dụng nhanh sử dụng nguyên lý xoay lệch tâm: tấm cổng di chuyển vuông góc với hướng dòng chảy nhưng sử dụng bộ truyền động tay đòn để khuếch đại mô-men xoắn, giảm thời gian hành trình hoàn toàn. trong van cổng ba liên kết với nhau thiết kế, ba lớp điều khiển độc lập hoạt động đồng thời: (1) liên kết cơ khí – kết nối thanh trực tiếp đảm bảo cổng vật lý đạt điểm dừng trong vòng 0,8 giây; (2) khóa điện - cắt nguồn điện của bộ truyền động khi mô-men xoắn không bình thường; (3) Phản hồi tín hiệu PLC – gửi vị trí van theo thời gian thực tới hệ thống DCS, cho phép phối hợp hoạt động với các bộ phận thu gom và lọc khí. Đối với một van cổng lò than cốc được đánh giá ở mức DN600 (24 inch), thời gian truyền động thông thường là 0,6-0,9 giây, áp suất bịt kín đạt 0,25 MPa và tốc độ rò rỉ dưới 0,5% công suất danh nghĩa. các Van cổng ba cửa liên kết Trung Quốc từ Jiangsu Shineng incorporates a failsafe spring-return actuator, which automatically closes the valve within 0.5 seconds upon power loss or emergency signal.
Khi được lắp đặt trong hệ thống ống khói lò luyện cốc, van sẽ nhận được lệnh “đóng” từ các bộ truyền áp suất hoặc máy dò khí. PLC đồng thời kích hoạt bộ truyền động và gửi tín hiệu đến máy thổi ở thượng lưu và máy lọc ở hạ lưu, tạo ra sự phối hợp tắt an toàn. Dữ liệu thực địa từ quá trình lắp đặt năm 2024 ở Sơn Tây cho thấy van cổng nhanh phản ứng với sự gia tăng áp suất đột ngột (từ -2 kPa đến 8 kPa) trong 0,72 giây, ngăn chặn dòng khí thải ngược và bảo vệ pin khỏi sốc nhiệt.
các table below compares key metrics between a standard industrial gate valve and a van cổng ba liên kết với nhau được thiết kế cho các ứng dụng ống khói lò than cốc. Dữ liệu dựa trên tiêu chuẩn API 600 và JB/T 6900.
| tham số | Van cổng thông thường | Van tác động nhanh ba liên kết với nhau |
|---|---|---|
| Thời gian tác động (toàn bộ hành trình) | 3 – 8 giây | 0,5 – 0,95 giây |
| Tỷ lệ rò rỉ niêm phong (%) | 1,5 – 2,5% | 0,5% |
| Khả năng chịu nhiệt độ tối đa | 550°C | 800 – 1200°C (ZG35Cr24Ni7SiN) |
| Kiểm soát sự dư thừa | Đơn (thủ công/điện) | Phản hồi PLC khóa liên động ba lần |
Phân tích thanh ngang: các chart highlights the dramatic reduction in actuation time achieved by the van cổng tác dụng nhanh so với các loại van cổng công nghiệp thông thường. Van truyền thống cần 3 đến 8 giây để hoàn thành hành trình do tay quay nhiều vòng hoặc bộ truyền động điện chậm. Ngược lại, van cổng ba liên kết với nhau từ Jiangsu Shineng completes opening or closing within 0.5 to 0.95 seconds. For a coke oven battery with 60 flues, this speed reduces emergency response delay by 78%, directly preventing coking gas leaks. A real-world incident in 2024 showed that a standard valve’s 5-second response allowed 450 m³ of hazardous gas to escape, while the van cổng nhanh giới hạn lượng phát hành ở mức dưới 80 m³. Hiệu suất này là lý do tại sao van cổng luyện kim các thông số kỹ thuật hiện bắt buộc phải truyền động dưới giây cho các dự án lò luyện cốc mới.
cho van cổng nhiệt độ cao các ứng dụng như khí lò than cốc (800-1200°C), tính toàn vẹn của lớp bịt kín sẽ giảm theo nhiệt độ nếu sử dụng vật liệu không phù hợp. Biểu đồ đường bên dưới minh họa sự phát triển tốc độ rò rỉ của hai vật liệu: gang tiêu chuẩn so với hợp kim ZG35Cr24Ni7SiN được sử dụng bởi Van cổng tác dụng nhanh Trung Quốc manufacturer Giang Tô Shineng.
Giải thích biểu đồ đường: các chart compares sealing performance of two materials under increasing temperatures. Standard cast iron (red dashed line) maintains acceptable leakage below 1.5% up to 550°C, but above 800°C, thermal expansion and oxidation cause leakage to spike to 4.5% at 1000°C. In contrast, the ZG35Cr24Ni7SiN high-temperature alloy used in Jiangsu Shineng’s van cổng ba liên kết với nhau giữ độ rò rỉ dưới 0,8% ngay cả ở 1200°C, nhờ hàm lượng crom và niken cao (24% Cr, 7% Ni) tạo thành lớp oxit ổn định. Đối với lò luyện cốc 100.000 m³/h, việc giảm rò rỉ từ 2,2% xuống 0,5% sẽ ngăn chặn việc giải phóng 1.360 m³/h khí độc hại, đảm bảo tuân thủ giới hạn phát thải môi trường (<50 mg/Nm³). Điều này làm cho van cổng lò than cốc sự lựa chọn ưu tiên cho các nhà máy thép tích hợp hiện đại.
các van cổng công nghiệp trong biến thể tác dụng nhanh của nó đóng vai trò quan trọng trong các ngành công nghiệp nặng. Biểu đồ cột hiển thị phần trăm triển khai điển hình của van cổng nhanh các đơn vị trong các phân đoạn quy trình khác nhau (dựa trên đợt giao hàng Jiangsu Shineng 2020-2025).
Thông tin chi tiết về biểu đồ cột: các van cổng ba liên kết với nhau tìm thấy thị trường lớn nhất của mình về pin lò luyện cốc (47% số lượt lắp đặt), trong đó phản hồi dưới giây là bắt buộc để đảm bảo an toàn trong các chu kỳ đảo ngược (cứ sau 20-30 phút). Nhà máy điện (23%) sử dụng van cổng tác dụng nhanhs để bỏ qua khí thải và cách ly nồi hơi. Các nhà máy hóa chất (18%) sử dụng các van này trong lỗ thông hơi của lò phản ứng nhiệt độ cao. Luyện kim tổng hợp (12%) bao gồm các nhà máy thiêu kết và tạo hạt. Đối với pin lò cốc 4,3 mét điển hình có 55 ống khói, việc thay thế các van thông thường bằng Van cổng tác dụng nhanh Trung Quốc giảm rò rỉ khí đốt hàng năm tới 6,2 triệu mét khối, trực tiếp giảm lượng khí thải hợp chất hữu cơ dễ bay hơi. Với tư cách là người tận tâm van cổng công nghiệp manufacturer , Jiangsu Shineng đã cung cấp hơn 380 tổ máy ba tổ máy liên kết với nhau kể từ năm 2018, không có trường hợp nào xảy ra sự cố khi ngừng hoạt động khẩn cấp.
So với các van xử lý tiêu chuẩn, van cổng tác dụng nhanh với khóa liên động ba mang lại sự an toàn và độ tin cậy vận hành vượt trội. Biểu đồ radar đánh giá năm thuộc tính của Jiangsu Shineng van cổng lò than cốc thiết kế.
Đánh giá biểu đồ radar: các blue polygon (triple interlinked van cổng nhanh ) đạt điểm cao hơn đáng kể trên tất cả các số liệu quan trọng. Tốc độ phản hồi đạt 9,5/10 nhờ tốc độ truyền động mili giây. Dự phòng và an toàn (10/10) là không thể so sánh được – khóa liên động ba (PLC cơ điện) ngăn chặn sự cố một điểm. Độ bền nhiệt độ cao đạt 9/10 nhờ hợp kim ZG35Cr24Ni7SiN và bề mặt bịt kín cứng. Kiểm soát rò rỉ được đánh giá 8,5/10 với tỷ lệ rò rỉ 0,5%. Khả năng bảo trì dễ dàng cũng được cải thiện (7,5/10) do thiết kế lệch tâm làm giảm mô-men xoắn vận hành và thân van không có khoang bên trong phức tạp. Ngược lại, van cổng thông thường (nét đứt màu đỏ) lại có điểm thấp ở tốc độ phản hồi (2/10) và độ dự phòng an toàn (3/10). Đối với một van cổng nặng ứng dụng trong các hệ thống đảo ngược lò luyện cốc, thiết kế ba liên kết với nhau giúp giảm 70% sự can thiệp của người vận hành và loại bỏ các tai nạn vận hành sai. Đây là lý do tại sao Jiangsu Shineng van cổng luyện kim manufacturer thông tin được công nhận bởi các tập đoàn thép lớn.
Với tư cách là người dẫn đầu nhà sản xuất van cổng tác dụng nhanh và van cổng ba liên kết với nhau supplier , Jiangsu Shineng cung cấp các giải pháp tùy chỉnh cho các ứng dụng nhiệt độ cao và chu kỳ cao. Van của chúng tôi được chứng nhận theo tiêu chuẩn ISO 9001, API 600 và JB/T 6900. Tuổi thọ thông thường vượt quá 50.000 chu kỳ mà không làm giảm hiệu suất.
cho sizes DN300 to DN800 (12-32 inches), the van cổng tác dụng nhanh đạt được cú đánh đầy đủ trong 0,5 đến 0,95 giây . Giang Tô Shineng van cổng ba liên kết với nhau đối với ống khói của lò than cốc có thể đạt tới mức thấp nhất là 0,62 giây khi sử dụng bộ truyền động hồi xuân bằng khí nén. Tốc độ này nhanh hơn đáng kể so với van cổng điện tiêu chuẩn (3-8 giây).
Đúng. các van cổng công nghiệp thiết kế bao gồm một tay quay ghi đè thủ công. Trong trường hợp mất điện hoặc hỏng khí nén, người vận hành có thể đóng van trong vòng 5-10 giây (tùy theo kích cỡ). Tuy nhiên, hệ thống khóa liên động ba lớp đã được chứng minh là có độ tin cậy 99,9%, khiến việc sử dụng thủ công trở nên hiếm hoi.
Bảo trì định kỳ (6-12 tháng một lần) bao gồm kiểm tra độ mòn bề mặt bịt kín, bôi trơn ren trục và kiểm tra thời gian phản hồi của bộ truyền động. Lớp phủ hợp kim cứng đảm bảo hoạt động liên tục lên đến 3 năm trong khí thải 1000°C mà không cần tân trang lại. Như một van cổng luyện kim manufacturer , Jiangsu Shineng cung cấp dịch vụ chẩn đoán từ xa và dịch vụ tại chỗ cho các công trình lắp đặt quan trọng.
cho further technical specifications or a customized nhà cung cấp van cổng tùy chỉnh giải pháp cho lò luyện cốc hoặc quy trình công nghiệp của bạn, hãy liên hệ với Công ty TNHH Thiết bị hóa chất Jiangsu Shineng
