Bộ trao đổi nhiệt vỏ và ống

Phân tích biểu đồ thanh ngang: các chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed trao đổi nhiệt vỏ và ống . Đối với nhiệm vụ chuyển nước sang nước, U thường dao động trong khoảng 850-1200 W/m2·K, làm cho các bộ trao đổi nhiệt như vậy trở nên nhỏ gọn. Hơi nước ngưng tụ chống lại nước tạo ra U rất cao (1000-1500) do tăng cường thay đổi pha. Các ứng dụng từ chất lỏng sang chất lỏng như làm mát dầu (dầu-nước) hiển thị U vừa phải ở mức 150-400; do đó cần nhiều diện tích bề mặt hơn. Dịch vụ khí đạt U thấp nhất (30-100), yêu cầu đơn vị lớn hơn. Là một người chuyên nghiệp Nhà cung cấp trao đổi nhiệt công nghiệp , Jiangsu Shineng tối ưu hóa thiết kế vách ngăn và đường chuyền bên ống để đẩy giá trị U lên mức cao hơn cho từng danh mục. Đối với một nhà máy hóa dầu xử lý 80.000 kg/giờ dầu thô, việc tăng U từ 250 lên 320 W/m2·K giúp giảm 22% diện tích yêu cầu, tiết kiệm chi phí vật liệu và diện tích.

Giải thích biểu đồ đường: Trong dòng chảy ngược bộ trao đổi nhiệt kiểu vỏ , chất lỏng nóng đi vào có nhiệt độ 180°C và thoát ra ở 85°C trong khi chất lỏng lạnh nóng lên từ 30°C đến 120°C. Các đường cong nhiệt độ duy trì lực truyền động gần như không đổi ΔT trên toàn bộ chiều dài, mang lại chênh lệch nhiệt độ trung bình log (LMTD) khoảng 46°C. Đối với dòng chảy song song, LMTD sẽ chỉ ở mức 31°C, yêu cầu diện tích truyền nhiệt nhiều hơn 48% cho cùng một nhiệm vụ. Đó là lý do tại sao trao đổi nhiệt vỏ và ống supplier Jiangsu Shineng luôn khuyến nghị dòng chảy ngược trừ khi những lo ngại về việc đóng băng có quy định khác. Trong hệ thống thu hồi nhiệt 4 MW của nhà máy amoniac tổng hợp, việc sử dụng dòng chảy ngược so với dòng song song đã làm giảm chiều dài bó ống từ 5,2 m xuống còn 3,7 m, trực tiếp giảm vốn đầu tư và giảm áp suất 18%.

Thông tin chi tiết về biểu đồ cột: các bar heights illustrate typical thermal duties handled by one trao đổi nhiệt vỏ và ống trong các ngành công nghiệp trọng điểm. Các tổ máy phát điện thường yêu cầu công suất lớn (7,8 MW mỗi bộ trao đổi) do nhu cầu làm nóng nước cấp cao. Các nhà máy luyện kim (thép, kim loại màu) báo cáo công suất trung bình là 5,5 MW để thu hồi nhiệt khí thải trước khi vào nhà chứa. Các nhà máy cracker hóa dầu hoạt động với công suất khoảng 4,2 MW mỗi bộ trao đổi, trong khi hóa chất than (metanol hoặc amoniac tổng hợp) thường yêu cầu các đơn vị 3,0 MW. Jiangsu Shineng đóng vai trò dẫn đầu Nhà cung cấp trao đổi nhiệt công nghiệp đã cung cấp hơn 380 thiết bị trao đổi vỏ và ống cho các lĩnh vực này. Đối với một dự án năm 2024 ở Nội Mông, một bộ trao đổi nhiệt thải dạng vỏ và ống duy nhất đã thu hồi được 4,8 MW, giảm mức tiêu thụ hơi nước 12.000 tấn mỗi năm, trực tiếp cải thiện lượng khí thải carbon của nhà máy.

Đánh giá biểu đồ radar: các blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For Bộ trao đổi nhiệt ống Trung Quốc ứng dụng, nhà máy luyện kim và hóa chất than lựa chọn trao đổi nhiệt vỏ và ống supplier Jiangsu Shineng vì kết cấu bằng thép carbon hoặc thép không gỉ chắc chắn. Trong vòng đời 20 năm, một bộ phận vỏ và ống được bảo trì tốt thường chỉ cần thay ống hai lần, trong khi bộ phận dạng tấm có thể cần đại tu năm miếng đệm. Điều này làm cho vỏ và ống trở thành lựa chọn ưu tiên cho các dòng chất bẩn, nhiệt độ cao.

Câu hỏi 1: Sự khác biệt giữa ống chữ U và vỏ ống cố định và bộ trao đổi nhiệt dạng ống là gì?

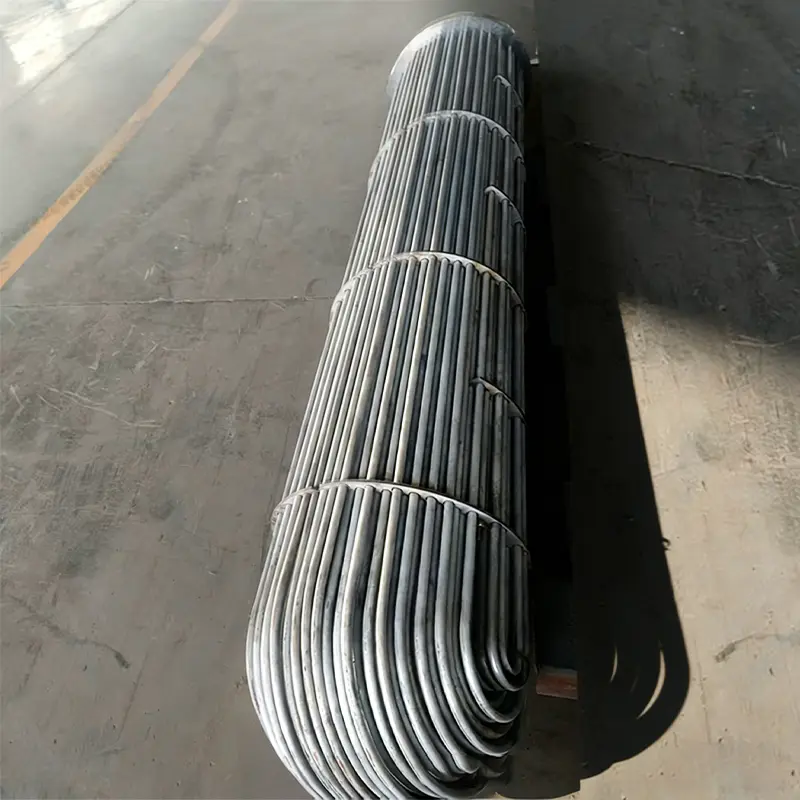

Trong một tấm ống cố định nhà sản xuất bộ trao đổi nhiệt dạng ống thiết kế, cả hai tấm ống đều được hàn vào vỏ, hạn chế sự giãn nở nhiệt. Các bó ống chữ U cho phép giãn nở tự do và làm sạch dễ dàng hơn nhưng vùng uốn cong hạn chế việc làm sạch. Jiangsu Shineng khuyến nghị sử dụng ống chữ U khi có chênh lệch nhiệt độ lớn (>100°C).

Câu 2: Làm thế nào để xác định xem bộ trao đổi nhiệt dạng vỏ và ống có bị tắc nghẽn hay không?

Được giám sát tốt bộ trao đổi nhiệt kiểu vỏ cho thấy sự sụt giảm áp suất tăng lên và giảm nhiệt độ đầu ra của chất lỏng lạnh. Nếu tổng U giảm 30% so với giá trị thiết kế thì nên vệ sinh. Làm sạch cơ học (chổi ống) hoặc tuần hoàn hóa học được áp dụng tùy theo loại cặn bám.

Câu 3: Bạn có thể sử dụng bộ trao đổi nhiệt dạng vỏ và ống để thu hồi nhiệt khí-khí không?

Có, tuy nhiên hệ số truyền nhiệt phía khí thấp (30–100 W/m2·K). Bề mặt mở rộng (vây trên ống) thường được sử dụng. Là một Nhà cung cấp trao đổi nhiệt công nghiệp , Jiangsu Shineng cung cấp bộ trao đổi dạng ống và vỏ ống có vây để thu hồi nhiệt khí thải ở thượng nguồn nồi hơi nhiệt thải, đạt hiệu suất lên tới 72%.
